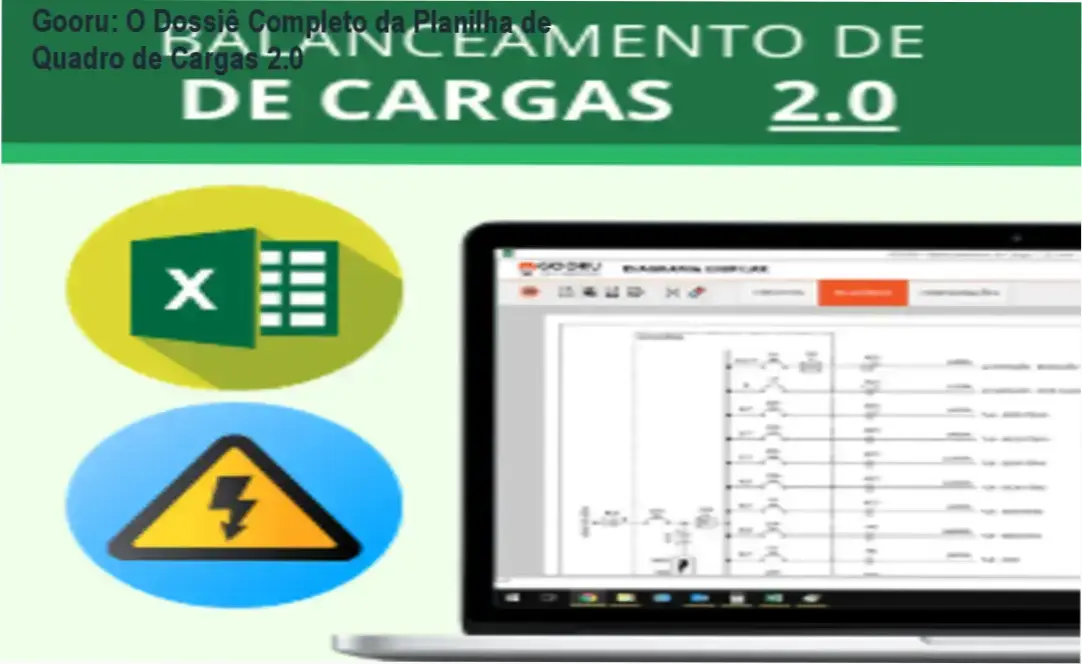

Gooru: O Dossiê Completo da Planilha de Quadro de Cargas 2.0
O cálculo de dimensionamento de quadros de carga é uma das etapas mais críticas e, simultaneamente, mais exaustivas da engenharia e manutenção elétrica. Erros nesta fase não resultam apenas em retrabalho, mas em riscos reais de sobrecarga, incêndios e falhas catastróficas nos sistemas elétricos.
A maioria dos profissionais perde horas preciosas tentando equilibrar fases e calcular potências de forma manual ou com planilhas de Excel desestruturadas. O resultado? Um processo lento, sujeito a erros humanos de digitação e uma enorme dificuldade para gerar relatórios técnicos profissionais para os clientes.
Os principais desafios enfrentados por quem trabalha com projetos elétricos são:
- Desbalanceamento de fases: Dificuldade em distribuir as cargas de forma equitativa entre as fases.
- Cálculo de demanda: Erros no somatório de potências atuais, reativas e aparentes.
- Perda de tempo operacional: Gastar mais tempo preenchendo tabelas do que analisando o projeto.
- Falta de padronização: Entrega de relatórios que não passam autoridade para o cliente final.
Para quem busca escala e precisão, entender como automatizar esses processos é o divisor de águas entre ser um técnico operacional e um profissional de alto nível. Se você deseja profissionalizar sua entrega, conheça a Planilha de Quadro de Cargas 2.0.
O Caminho Definitivo para Dominar o Dimensionamento Elétrico
Aprenda a automatizar cálculos complexos e elimine o erro humano na montagem dos seus quadros de cargas.
A Lógica por trás do Dimensionamento de Cargas
Para dominar o cálculo de um quadro de cargas, você precisa entender que não se trata apenas de somar números. Existe uma hierarquia técnica que deve ser respeitada para garantir a segurança da instalação.
O primeiro passo é a identificação correta da carga por circuito. Isso inclui a potência ativa (W), a potência reativa (VAr) e a potência aparente (VA). Se você errar a natureza da carga (se é resistiva ou indutiva), todo o seu cálculo de corrente e disjuntores estará comprometido.
Dica de Ouro: Nunca dimensione circuitos baseando-se apenas na soma simples das potências nominais. Sempre considere os fatores de demanda e os fatores de agrupamento para evitar disjuntores que desarmam sem motivo aparente.
O Desafio do Balanceamento de Fases
Um dos maiores “vilões” do eletricista é o desbalanceamento entre as fases R, S e T (ou L1, L2, L3). Quando uma fase está muito mais carregada que as outras, há uma queda de tensão excessiva e um aquecimento desnecessário no condutor neutro.
O processo ideal consiste em:
- Listar todos os circuitos do projeto.
- Calcular a corrente individual de cada circuito.
- Distribuir esses circuitos entre as fases buscando a menor diferença possível entre elas.
Fazer isso manualmente em projetos com mais de 20 circuitos é um convite ao erro. É aqui que a automação via VBA (Visual Basic for Applications) entra como uma ferramenta indispensável para o profissional moderno.
Transformando Dados em Relatórios Profissionais
De nada adianta ter um cálculo perfeito se você não consegue apresentá-lo ao cliente ou ao engenheiro responsável com clareza. O relatório técnico é o seu cartão de visitas.
Um relatório profissional deve conter:
- Identificação clara dos circuitos (iluminação, tomadas, ar condicionado).
- Cálculo da corrente nominal e corrente de projeto para cada disjuntor.
- Diagrama simplificado ou descrição da distribuição das cargas nos barramentos.
- Resumo das potências totais por fase e total do quadro.
Erro Fatal: Entregar cálculos apenas em “papel de pão” ou planilhas desorganizadas destrói sua autoridade técnica e abre margem para questionamentos jurídicos em caso de falhas na instalação.
A Era da Automação no Excel
Antigamente, dependíamos exclusivamente de softwares pesados como AutoCAD Electrical ou QiBuilder para obter precisão. Hoje, o Excel evoluiu através da programação VBA.
Com uma planilha automatizada, você insere a potência da lâmpada ou do motor e o sistema já faz todo o trabalho pesado: calcula a corrente, sugere o disjuntor e já distribui o circuito na fase correta para manter o equilíbrio do sistema.
📊 Comparativo de Eficiência: Qual caminho escolher?
| Critério | Método Tradicional / Tentar Sozinho | Método Guiado / Planilha Automática |
|---|---|---|
| Tempo de Execução | Horas ou dias tentando equilibrar | Minutos após inserir dados |
| Risco de Erro Humano | Muito alto (cálculos manuais) | Mínimo (lógica program🔍 As Dúvidas Mais Comuns Sobre Automação de Projetos Elétricos Q: A planilha calcula quadro de cargas automaticamente? Sim. Basta inserir os dados dos circuitos para que os cálculos de dimensionamento e balanceamento sejam realizados de forma instantânea. Q: A Planilha de Quadro de Cargas 2.0 funciona no Excel? Sim, ela foi desenvolvida especificamente para o ambiente Microsoft Excel utilizando programação VBA para as automações. Q: É possível gerar relatórios personalizados com a ferramenta? Sim, a ferramenta permite a geração de relatórios técnicos contendo os dados calculados e a logomarca da sua empresa. Q: Preciso saber programação para usar a planilha? Não é necessário saber programar. O sistema já possui toda a lógica VBA interna, exigindo apenas o preenchimento dos dados técnicos. Q: Ela faz o balanceamento de fases? Sim, a automação realiza a distribuição automática entre os barramentos para garantir o equilíbrio do sistema. Q/A… O grande gargalo de quem atua com instalações elétricas não é a falta de conhecimento técnico, mas sim o tempo desperdiçado em tarefas repetitivas que não agregam valor intelectual ao projeto. Fazer cálculos manuais de potência ativa, reativa e aparente para cada circuito é um convite ao erro humano e à fadiga mental. Quando você tenta gerenciar um quadro de cargas apenas com papel e caneta ou planilhas comuns de Excel sem automação, você está operando no limite da produtividade. Um erro simples no cálculo do balanceamento de fases pode comprometer todo um projeto e gerar custos imprevistos na execução. A **Planilha de Quadro de Cargas 2.0** surge justamente para eliminar esse ruído operacional. Ela transforma horas de trabalho manual em poucos minutos de preenchimento técnico, automatizando desde o dimensionamento até o desenho do circuito elétrico através de programação VBA avançada. 💡 Dica Operacional de Produtividade Para maximizar o uso da ferramenta, sempre tenha em mãos a lista de cargas e as potências nominais antes de iniciar o preenchimento. A automação é rápida, mas a precisão dos dados inseridos é o que garante um relatório impecável para o seu cliente final. No entanto, é importante ser realista sobre o alcance desta ferramenta. Se você busca um software CAD completo para modelagem arquitetônica complexa ou projetos industriais de altíssima escala que exijam integração com BIM, esta planilha não é o substituto ideal para softwares como AutoCAD Electrical ou QiBuilder. Ela é uma ferramenta de produtividade focada em agilidade técnica para o dia a dia do eletricista, técnico e engenheiro que precisa entregar projetos e quadros de cargas com precisão matemática e sem perder o fim de semana fazendo cálculos exaustivos. Veja também
|
